布袋除塵器脈沖清灰的原理
2019-10-24 11:34:03??????點擊：
布袋除塵器脈沖清灰的原理
實恒環保公司今天給大家普及個關于布袋除塵器設備的小知識，布袋除塵器設備脈沖清灰裝置設計結構（脈沖清灰裝置見附圖）是由脈沖閥、噴吹管、貯氣包、導流器和脈沖控制儀等幾部分組成的，該部分結構也決定著布袋除塵器除塵效率的高低，那么布袋除塵器設備清灰裝置工作原理如下所示：

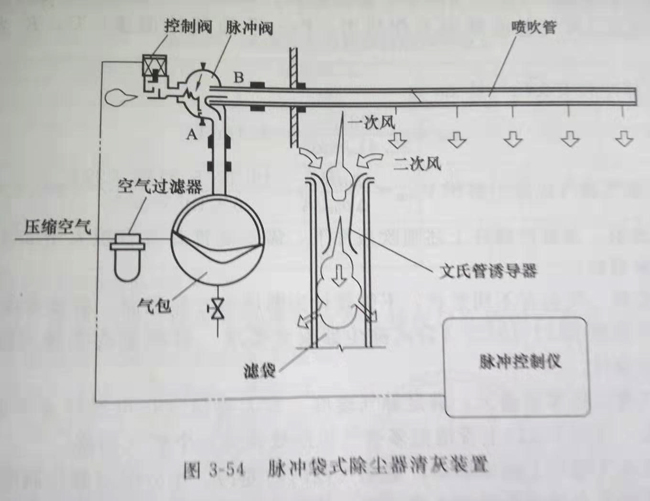

布袋除塵器脈沖清灰裝置示意圖（附圖）
如圖中所示：布袋除塵器脈沖閥的一端是接壓縮空氣包的，而另一端是接噴吹管的，脈沖閥背壓室則接控制閥，由脈沖控制儀控制著控制閥及脈沖閥的開啟。布袋除塵器脈沖清灰的原理：當控制儀無信號輸出時，控制閥排氣口則會被關閉，脈沖閥的噴口則會處關閉狀態；而當控制儀發出一定信號時，控制排氣口則會被打開，脈沖閥背壓室外的氣體則會被泄掉，因此壓力就會降低，與此同時膜片的兩面也會產生壓差，由于膜片因壓差作用而產生位移，這時脈沖閥噴吹裝置打開，此時壓縮空氣則會從氣包通過脈沖閥噴吹管小孔處噴出（從噴吹管噴出的氣體為一次風）。當脈沖高速氣流在通過文氏管導流器，而且誘導了數倍于一次風的周圍空氣（稱為二次風）進入濾袋中，從而就導致了濾袋內的瞬時正壓，進而實現清灰的整個過程，高清灰過程也被稱為一個清灰周期，布袋除塵器設備清灰由每個清灰周期周而復始循環進行的。
