脈沖式布袋除塵設備工作原理
回轉反吹袋式除塵器（結構見附圖）是一種脈沖式布袋除塵設備，簡稱脈沖布袋除塵器，其結構設計是采用空氣噴嘴，并且分環采用回轉方式，并逐個對濾袋進行逆向反吹清灰的新型脈沖袋式除塵器。該除塵器初期是在20世紀60年代，由上海機修總廠研發并開始應用的，由于該除塵設備基于其結構簡單、性能穩定、反吹氣源取用方便和維護工作量小等諸多特點，而受到廣大用戶青睞并且會得到廣泛地推廣使用。
回轉反吹袋式除塵器的結構是采用外濾式原理設計的。其結構類型按其濾袋斷面的不同，可以分為回轉反吹扁袋除塵器、回轉反吹圓袋除塵器和回轉反吹橢圓袋除塵器三種類型和型式。

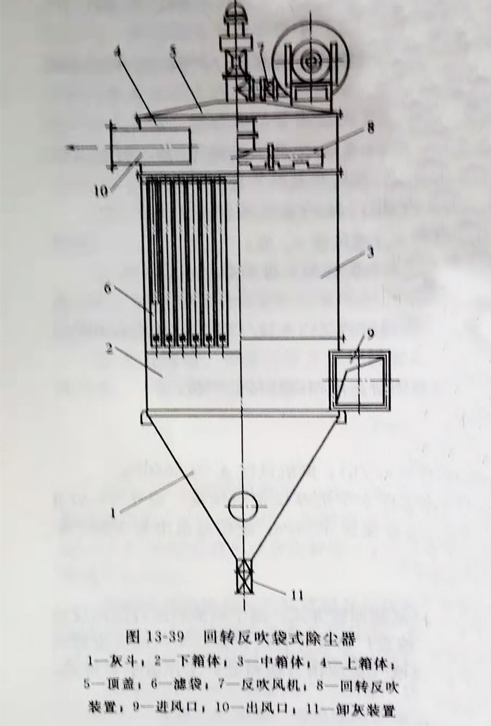

回轉反吹脈沖袋式除塵器結構圖（附圖）
回轉反吹脈沖式布袋除塵設備的工作原理：
含塵氣體由進氣口沿著切線方向進入除塵器后，氣流在下部圓筒段旋轉；在離心力和重力的作用下，粒度大的粉塵分離，沿著筒壁下移動進入灰斗，而較細的粉塵隨氣流一起上升，經過輻射狀布置的梯形（圓形或橢圓形）濾袋過濾，粉塵被阻留在濾袋外側；凈化氣體穿過濾袋從濾袋口上方進入凈氣室，由出氣管排出。阻留在濾袋外側的粉塵層不斷增厚，阻力達到設定值時，自動啟動反吹風機，具有足夠動量的反吹風，由懸臂風管經噴嘴吹入濾袋，引起濾袋振動抖落濾餅；當濾袋阻力降到下限時，反吹風機自動停止工作，依次循環工作。
