焦化廠布袋除塵器的結構及除塵工藝流程
2019-5-16 15:16:23??????點擊：
焦化廠布袋除塵器的結構及除塵工藝流程：
焦化廠除塵器（外觀見附圖一）是國內行業除塵器的一種，它采用的是國內較先進的裝煤非燃燒法原理，并使匯集的裝煤煙塵能夠進入到焦側除塵干式除塵地面站的裝煤除塵技術。該技術實現了對裝煤煙塵的有效捕集，焦?fàn)t頂與地面站煙氣的轉送，煙氣溫度的調節控制，煙氣凈化一體化，并利用在推焦的過程中所收集在濾袋表面的焦粉，來防止在裝煤過程中煙塵含有焦油和水汽導致粘結濾袋，從而保障了焦化廠除塵器設備的長期安全穩定運行。

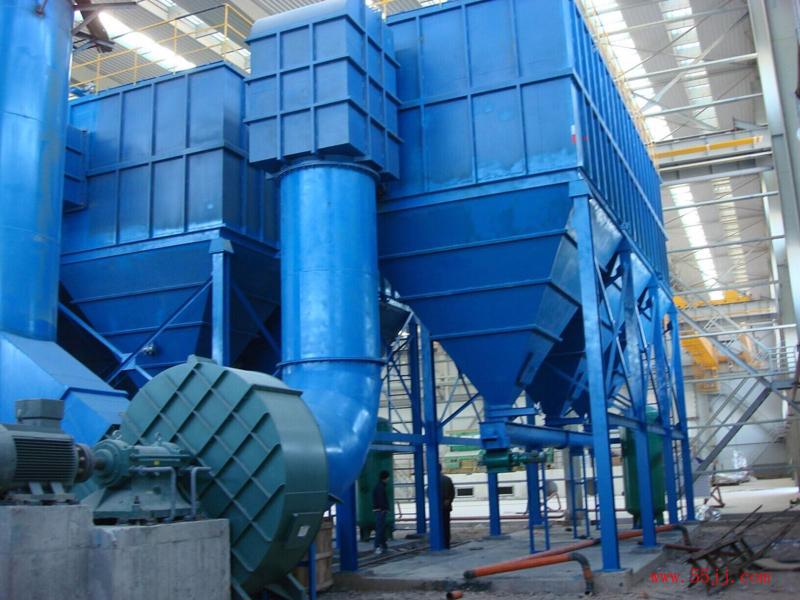

焦化廠布袋除塵器外觀圖（附圖一）
焦化廠布袋除塵器（外觀見附圖二）在工藝設計上的改進技術：
1、在布袋除塵器前增加了重力除塵器
因?yàn)樵诮够瘡S除塵過程中，由于較大的煙塵顆粒通過導管被吸入到除塵干管，而且較大的焦炭顆粒往往是溫度高的，高溫容易損壞布袋，由此可以可以考慮在重力除塵器內預先分離，煙氣含塵氣體直接流入重力除塵器底部灰斗，較小的煙塵顆粒會均勻地進入到布袋除塵器中部的箱體，被吸附在濾袋的外表面上，從而減輕了布袋除塵器的吸附量，也有效保護了除塵布袋，并使其使用壽命延長了。
2、在除塵器干管前端增加冷風閥裝置
因?yàn)榻範t裝煤時，因焦煤與炭化室熾熱的墻壁相接觸，會產生大量的煙塵；在推焦時高溫焦炭從炭化室被推出后，會發生破裂，并在空氣中產生燃燒，所產生的煙氣及焦塵被散發到空氣當中。這兩部分產生的煙氣不僅含塵量很大，且氣體溫度較高。我們?cè)跒榱擞行ПＷo(hù)除塵布袋不被高溫廢氣所燒壞，在啟動裝煤和出焦除塵系統后，迅速通過冷風閥摻混冷空氣，使布袋溫度迅速地被降低。
3、在重力除塵器前端和進入布袋除塵器前端都增加防喘閥
在布袋除塵系統正常運轉的時候，所配備的變頻風機按照焦?fàn)t除塵效率的要求，被預先設定了裝煤和出焦的工作頻率。而且在實際的操作過程當中，我們考慮到，有可能會發生風機頻率值異常增加或者除塵干管吸力突然增加等諸多情況，從而導致除塵干管損壞或產生其他不安全的因素。為了有效避免這些不安全的因素，我們?cè)诔龎m干管上均增設了兩個防喘閥（即超吸力自動打開閥），這樣的話在裝煤或出焦過程中，在發生干管吸力超過標準時，防喘閥系統會自動打開，從而確保系統有效安全運行。

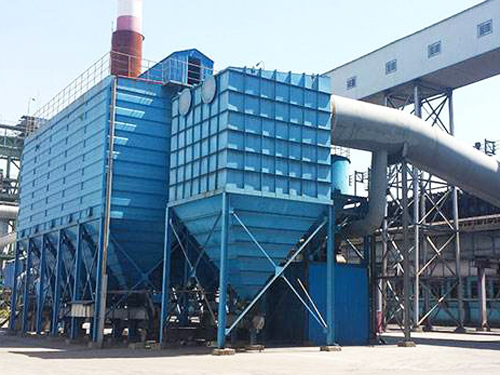

焦化廠布袋除塵器外觀圖（附圖二）
焦化廠布袋除塵器的清灰采用低壓清灰方式，除塵濾袋的噴吹程序和控制時間等由電氣PLC系統有效進行控制，所回收的粉塵可進行外賣或拉至料場處理掉。焦化廠除塵系統所設計處理風量為60000m3/h，我們?cè)诖_保除塵效果和除塵系統安全可靠運行的使用條件下，必須根據除塵系統的阻力和焦?fàn)t的實際運行情況，正確調整確定最佳的風量。
