旋流板噴淋塔廢氣處理塔內部結構及工作原理圖解
2019-7-17 10:27:13??????點擊：
旋流板噴淋塔廢氣處理塔內部結構及工作原理圖解：
旋流噴淋塔是噴淋塔廢氣處理設備之一（原理圖見附圖一），它是實恒公司新研發的一種能夠適應水溶性含塵氣體的一種廢氣凈化設備，旋流板廢氣處理塔還能夠適應有色金屬、機械加工等各種工業領域的廢氣處理凈化。旋流板廢氣處理塔中的旋流板葉片就如固定的風車葉片相似，含塵氣流在通過葉片時會產生旋轉和離心運動，添加的吸收液通就會通過中間盲板，被均勻分配到每個葉片，形成薄液層狀，與旋轉向上的氣流形成旋轉和離心的效果，被噴淋后形成細小液滴，被甩向塔壁后，液滴受到重力作用被集流到集液槽，并通過降液管流到下一旋流板廢氣處理塔旋流板廢氣處理塔板的盲板區。具有一定風壓、風速的待處理氣流從塔的底部進，上部出。吸收液是從旋流塔的上部進從下部出。氣流與吸收液在塔內作相對運動，并在旋流塔板的結構部位形成很大表面積的水膜，從而大大提高了吸收作用。每一層的吸收液經旋流離心作用掉入邊緣的收集槽，然后再經導流管進入下一層塔板，進行下一層的吸收作用。

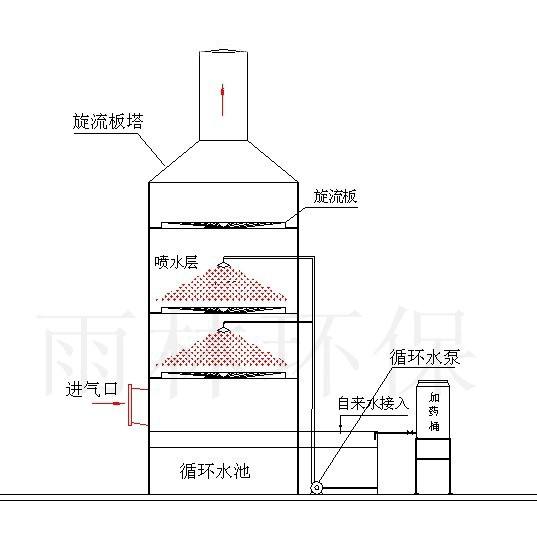

旋流板噴淋塔工作原理圖（附圖一）
旋流廢氣處理塔處理煙氣的技術工藝原理（結構見附圖二）：在煙道入口處設計初級噴淋裝置，當煙氣經進口煙道，與布置在進口煙道段的噴淋形成的水霧進行傳質換熱，得到初步降溫和去除部分二氧化硫，切向進入吸收塔。煙氣在吸收塔內通過旋流氣動裝置的加速和旋流，煙塵與經過霧化的吸收液發生碰撞、附著、凝聚、離心分離等綜合性的作用，被甩到塔壁，隨塔壁水膜流向塔底。旋流板廢氣處理噴淋塔除塵效率可以達到98.5%以上。通過旋流氣動裝置的設置，使煙氣在同樣高度的筒體內旋轉次數增加、通過的路徑增長，氣相紊動劇烈，煙氣與吸收液在時間和空間上得到充分的碰撞、接觸、溶解、吸收。
旋流板噴淋塔工藝結構圖（附圖二）
旋流板廢氣處理塔具有的優點：1、工藝簡單，造價低，運行費用少。2、安裝方便，性能穩定，除塵效率高。3、脫硫效果好，使用壽命長，維修方便，操作管理簡單，無特別技術要求。4、適應性強，特別適應水溶性含塵氣體；5、選用廣泛，適用各風量及各行業，對含塵氣體無要求。

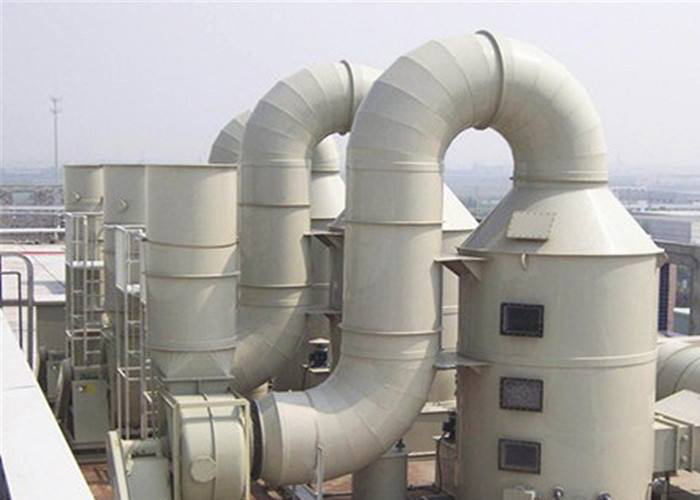

旋流板噴淋塔廢氣處理塔外觀圖
