小型燃煤鍋爐消煙除塵器除塵除煙原理
2019-11-8 11:25:48??????點擊：
小型燃煤鍋爐消煙除塵器除塵除煙原理
鍋爐消煙除塵器其實就是指的是鍋爐除塵器，一般10噸以下的為小型鍋爐除塵器，在這里為大家講述小型燃煤鍋爐消煙除塵器（見附圖）除塵除煙原理，小型燃煤鍋爐雖然體積小，但是仍然會產生一定數量多的煙塵，而這些煙塵若匯集在一起而對空氣的污染也是不容小覷的，也同樣需要安裝鍋爐消煙除塵器加以治理。那么小型燃煤鍋爐消煙除塵器除塵除煙原理是怎樣的呢？

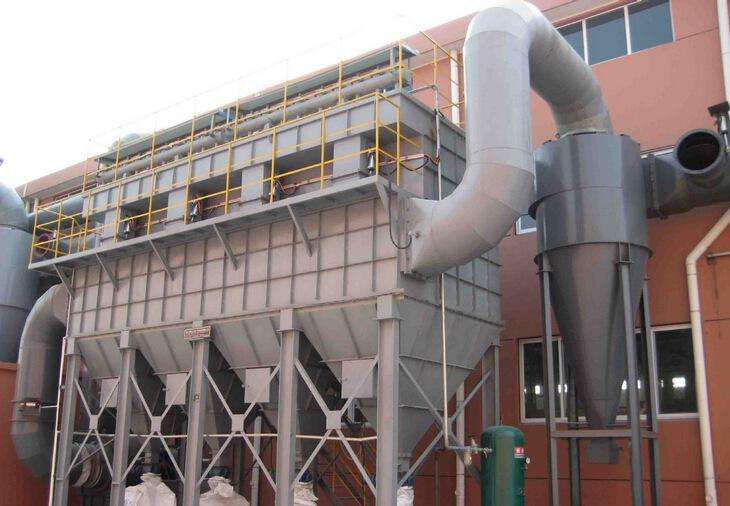

小型鍋爐袋式除塵器結構圖（附圖）
實恒環保小型燃煤鍋爐消煙布袋除塵器結構中設置有檢漏裝置，并由多個探頭（每倉室設置1個）和1臺濁度儀組成，是根據煙氣的濁度來判斷濾袋是否存在泄漏，與此同時在灰斗部位也設有空氣炮。
小型燃煤鍋爐消煙除塵器設備的結構由箱體組裝、濾袋總成、導流裝置、脈沖噴吹系統、出灰系統、控制系統、離線保護系統等諸多構件組成的。小型燃煤鍋爐布袋除塵器的工作原理是煙氣由鍋爐出口進入旋風式沉降系統在此設備中煙氣溫度可由出口時的200℃以上降至170℃—190℃并預處理80%粉塵，高溫?zé)煔庠儆尚L(fēng)除塵器進入火花補集系統火花捕集（在此設備煙氣可降至170℃以下）后進入低壓脈沖布袋除塵器，含塵氣體由布袋除塵器的進風口進入除塵設備上箱，粉塵在布袋除塵器內部停留在除塵布袋的表面面，凈化后的煙氣穿越布袋由內部進入上箱體的凈氣室然后由風管聯接引風機經煙筒排向高空；積附在除塵布袋表面面的粉塵不斷增加從而使設備阻力增大，當達到一定的壓差值時，由電控系統中的脈沖操控儀像脈沖閥下達清灰指令，脈沖閥打開壓縮空氣經由儲氣包瞬間流向過濾單元使布袋極速脹大將表面面灰塵抖落。粉塵天然垂落進入灰斗后由卸灰閥排出設備。
