布袋除塵器阻力計算方法介紹
在布袋除塵器設計選型中，常常會用到布袋除塵器阻力計算，那么布袋除塵器阻力應該怎樣計算呢？簡要的說就是在布袋除塵器系統阻力計算中，是以產生的煙氣與二次(漏氣)風互相混合以后，以煙氣溫度在246攝氏度時的煙氣量做為計算的煙氣量，與此同時還要考慮到工藝要求的各點溫度(比如布袋除塵器入口溫度應該降低為120)，而進行計算出系統的阻力，而布袋除塵器的總阻力為管道阻力與設備阻力之和。
1、布袋除塵器阻力的測定公式

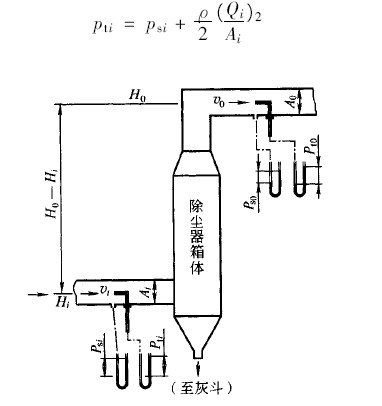

布袋除塵器的壓力損失 ΔP 規定，應用流經裝置的入口通風道（ i ）及出口通風道（ 0 ）的各種流經氣體平均總壓（ Pi）差（ Pti-Pto ），用由于測定點位置的高度差而引起的浮力效應，在進行校正后求出。而且平均總壓值，則是根據流經通風道測定截面中各部分（可按等面積分割）的所有氣體的總動力 piQ ，用以下公式求出。
在式中Q1、Q2……Qn———為流經各區域的氣體量，用m3/s表示。
若j 區域的面積為A，則該區域的氣體速度為ui，則Qj=Ajujo，若各區域的面積相等的話，則上式的Qj用Uj代替，那么按以下公式計算
在一般情況之下，對于布袋除塵器的壓力損失來說，浮力效果也相對是微不足道的。但是若氣體溫度高，而且測定點的高度又是相差懸殊，則就不能忽視忽略浮力效果，因此一定要引起重視。
根據以上總壓力損失及浮力效果來說，用下式表示集塵裝置的壓力損失。此時若測定截面的氣體流速及其分布大概一致時，可以用靜壓差來代替總壓差而校正出來入口測定截面積的壓差積，從而求出壓力損失，即按公式為
2、計算布袋除塵器壓力損失的方法
在上述公式中，右邊的N_項是布袋除塵器的出、入口靜壓差，而_N項是出、入口測定的截面積，若有差別時的動壓校正。如若假定出、入口通風道的截面積是相等的，而且也沒有高低壓差，那么_N項、第三項則不會存在以上所說的壓力損失，同時也包括布袋除塵器的前后通風管的壓力損失值，布袋除塵器自身的壓力損失計算時也要扣除通風管的壓力損失.
