實恒大氣反吹風布袋除塵器結構圖及工作原理圖
2019-8-1 13:51:28??????點擊：
實恒大氣反吹風布袋除塵器結構圖及工作原理圖
反吹風布袋除塵器是實恒品牌脈沖布袋除塵器的一種除塵設備，為了能讓廣大用戶了解本產品，實恒小編在這里為大家講述大氣反吹風布袋除塵器的工作原理。
1、大氣反吹風布袋除塵器的工作原理

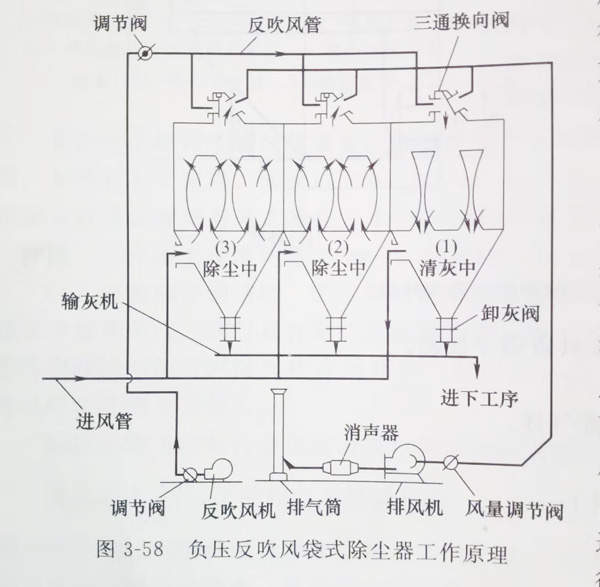

它的結構是由除塵器箱體、框架、灰斗、閥門(卸灰閥、反吹風閥、風量調節閥)、風管(進風管、排風管、反吹風管)、差壓系統、走梯平臺及電控系統組成，一般常講的反吹風清灰的原理是利用大氣或除塵系統循環煙氣進行反吹（吸）風清灰的，它的清灰方式是逆向氣流清灰的一種形式，其結構和工作原理如圖所示
大多數反吹風布袋除生器的工作流程有三個過程，即過濾、清灰和沉降流程過程，其中在過濾過程中含氣體從進風管到除塵器灰斗，此時大顆粒粉塵在重力作用下降入灰斗之后含塵氣流經氣流分布整流進入濾袋，濾袋為內濾袋式，這是反吹風袋式除器的共同特點。在過濾時小顆粒粉塵被濾布阻留和分離，過濾后的干凈氣體經由三通換向閥在風機負壓作用下經排氣筒送入大氣中。
通往排氣總管被三通換向閥和調節閥的閥板都打開，這時反吹風機工作，反吹風吹向濾袋進行與過濾方向相反的吹洗，濾袋上的粉塵層被吹落，清灰完畢。清灰后的沉降過程是關閉調節閥，讓濾袋既無過濾過程又無反吹清灰過程，而是處于靜止階段，使從濾袋上吹落的粉塵沉降在灰斗張總，之后換向閥換向，沉降過程停止再進入過濾過程。
