濾筒式除塵器的工作原理及性能特點
2022-7-3 11:21:53??????點擊：
濾筒式除塵器的工作原理及性能特點
在工業粉塵除塵領域，使用較多的就是布袋除塵器和濾筒除塵器，濾筒除塵器在某些工況的的使用中，與袋式除塵器相比較之下，濾筒除塵器還是具有明顯的優勢，接下來就由實恒環保小編與大家共同探討一下 濾筒式除塵器的工作原理及性能特點：
一、濾筒除塵器的結構及工作原理：
1、濾筒除塵器的結構組成：
實恒環保生產的其結構是由進風管、排風管、箱體、灰斗、清灰裝置、導流裝置、氣流分流分布板、濾筒及電控裝置組成。濾筒在整個除塵系統中的布置是很重要的，濾筒的布置可以垂直在箱體花板上，但也可以傾斜布置在花板上，一般用螺絲固定并墊有橡膠墊；在花板的下部分為過濾室，而上部分則為凈氣室。
1.1箱體即為濾筒式除塵器的外殼；其過濾系統主要元器件是由濾筒組成的，清灰系統主要用于濾筒除塵器使用中的清灰處理。
1.2濾筒及濾料介紹
1.2.1濾筒是濾筒式除塵器的主要過濾元件。我們將濾筒的構造可分為頂蓋、金屬框架、褶形濾料和底座等這四個部分。濾筒的形狀通常有圓形、扁形和錐形等。
1.2.2濾筒的制作是采用設計長度的濾料折疊成褶，經過首尾黏合即成筒，這種筒的內外是用金屬框架進行支撐，其上、下則用頂蓋和底座進行固定。其頂蓋設置有固定的螺栓及墊圈。
2、關于濾筒除塵器中濾筒的排列形式和氣流分布的探討
2.1 對于濾筒除塵器中濾筒的排列形式，目前常用的濾筒排列的放置形式一般為橫置和豎置式，其中豎置放置的除塵器清灰效果好一些，但是占用空間較大。而橫置式排列的一般是順流式（沉流式），過濾效果經使用較好，但是在清灰時上部濾筒的粉塵會多少影響下部的濾筒，清灰效果上比較欠均勻。
2.2氣流分布分析
氣流分布是影響濾筒除塵器的使用效果的主因。其中內部結構中常見的氣流分布板一般有百葉窗式、分布格子、多孔板、槽型鋼分布板等等。其主要作用是避免風速較高時對濾料造成的損壞，而且也會不利于距離入口較遠的濾筒得到充分利用。因此采用導流板或者氣流分布板就顯得很必要了，粉塵處理中氣流分布必須十分穩定且均勻，這樣才有利于氣流的上升以及粉塵的下降。所以氣流分布板在濾筒除塵器上起著至關重要的作用。

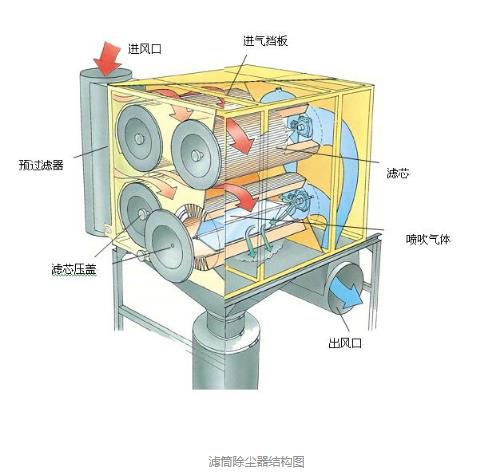

濾筒除塵器工作原理圖
3、濾筒式除塵器的工作原理介紹：
在除塵器動力操作系統作用下，工業含塵氣流先通過入口進入到濾筒除塵器的內部，通過氣流均布板均勻的通過濾筒，大顆粒粉塵顆粒由于重力作用下會直接沉降到集灰槽內，遺留下的細小顆粒物則會隨后均勻的被吸附在濾筒的表面上，隨著時間的持續推移煙塵也會越積越多，通過除塵系統中脈沖控制儀設定的間隔時間可定期對濾筒進行脈沖清灰，進而保證了濾筒除塵器的穩定運行狀態。
綜合以上濾筒式除塵器的工作原理及性能特點，濾筒除塵器相比較與袋式除塵器來說除塵效率更高、工作阻力更小、也會更節能，因此為用戶制造更具過濾面積大、壓差低、低排放、體積小、使用壽命長等性能的濾筒式除塵器，是實恒環?，F(xiàn)階段工業除塵器發展的新方向。
