HKD新型烘干機脈沖式布袋除塵器工作原理
2019-12-9 11:33:21??????點擊：
HKD新型烘干機脈沖式布袋除塵器工作原理
HKD新型烘干機脈沖布袋除塵器的研發成功，是實恒環保公司的除塵設備技術的一次重大突破，該除塵器的設計結構被分為4～20個小袋凈氣室，它的結構是由灰斗、含塵氣體空間、導流板、過濾室、凈氣室和安裝在除塵器上部由截止閥以及提升切換閥控制的清灰機構等部件所組成的。布袋除塵器凈氣室內部又劃分為若干個小袋凈氣室，在下花孔板和頂部蓋板之間劃分為過濾區域，在灰斗上部與下花孔板之間為含塵氣體空間，則在頂部蓋板中間設計為凈氣空間（也即稱為“清灰系統與凈氣共用通道”）。
HKD型烘干機脈沖式布袋除塵器的工作原理：
烘干機工作時產生的含塵氣體在引風機的作用下被吸入進風總管，然后通過各導板的作用備分配到每個小袋室，然后均勻通過下花板孔板上的孔洞，將含塵氣體則會涌入布袋，使得粉塵被滯留在濾袋的內表面上，而氣流則會透過濾袋從而得到凈化，被凈化后的氣流則通過引風機而排入大氣中。
隨著除塵器的運行持續一段時間后，濾袋內表面所附著的粉塵層逐漸增厚，而當除塵器的運行阻力上升到一定值后，則就需要對濾袋進行清灰。清灰工作狀態如圖所示，其主要是通過反吹風機、提升切換閥、截止閥以及“清灰系統與凈氣共用通道”等機構來完成清灰的工作過程。

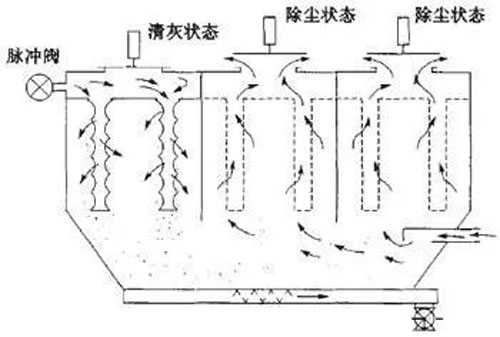

烘干機脈沖布袋除塵清灰原理圖
