脫硫塔工作原理及內部構造講解
2025-1-2 9:58:22??????點擊：
脫硫塔工作原理及內部構造講解

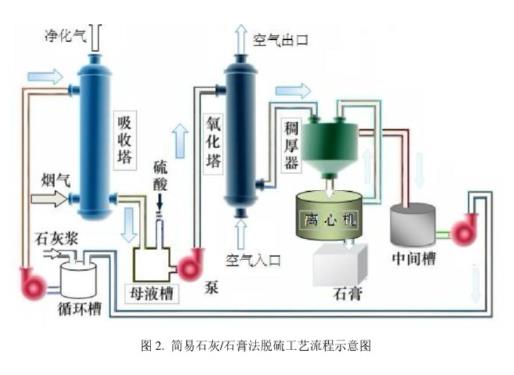

脫硫塔的工作原理，主要是利用堿性吸收液 與煙氣中的二氧化硫進行接觸反應，將其轉化為硫酸鹽或者其他無害物質，從而減少二氧化硫的排放。這一過程通常包括以下幾個關鍵步驟：
1、吸收過程：煙氣進入脫硫塔后，首先與噴淋層噴射的脫硫劑進行接觸。脫硫劑通過噴淋等方式與煙氣充分混合，使二氧化硫被吸收到脫硫液中。這一過程通常在噴淋區完成，從而確保脫硫劑與煙氣的充分接觸，提高吸收效率。
2、化學反應過程：在脫硫液中，將氫氧化鈣（Ca(OH)?）或氫氧化鈉（NaOH）等堿性物質 與二氧化硫發生化學反應，生成硫化鈣（CaSO?）或硫化鈉（Na?SO?）等中間產物。這些中間產物可能會進一步被氧化，生成硫酸鹽（如CaSO?或Na?SO?）。這一反應過程在反應區內進行，反應區的設計考慮了反應速率和反應產物的分離。
脫硫塔的內部構造復雜而精密，主要包括以下幾個關鍵部分：
1、進口煙道：這是煙氣進入脫硫塔的第一個通道。 從燃燒設備排出的煙氣通過進口煙道進入脫硫塔內部， 準備進行脫硫處理。
2、噴淋層：噴淋層是脫硫塔內部的核心部分之一。 該層上方安裝有噴嘴， 這些噴嘴能夠向噴淋層內噴射一定量的脫硫劑 （如石灰石漿或氫氧化鈉溶液）。噴淋層的設計確保了脫硫劑與煙氣能夠充分混合，為后續的化學反應提供條件。根據不同的脫硫需求和煙氣量，噴淋層可能有多層設置。
5、沉淀層：經過噴淋層和填料層的處理，二氧化硫與脫硫劑 反應生成硫酸鈣（CaSO?）等沉淀物。這些沉淀物在沉淀層上逐漸積累，形成石膏或石膏顆粒，zui終通過清理孔被排出脫硫塔。沉淀層通常位于脫硫塔底部，設計為錐形或斜板式結構以便于固體顆粒的沉淀和排出。
除霧層：除霧層主要由除霧器裝置組成，位于脫硫塔頂部的zui后一個噴淋組件的上部。當煙氣穿過噴淋層后，再流經除霧器時，煙氣中的霧氣由于慣性作用被擋板攔截并去除，確保凈化后的煙氣排放時不再含有水滴。這有助于減少煙氣對大氣的二次污染。
6、出口煙道：經過噴淋層、填料層、沉淀層和除霧層的處理后，煙氣中的二氧化硫濃度已大大降低。zui終，被凈化后的煙氣通過 出口煙道排出脫硫塔， 進入大氣環境。 在出口管道中，還可能設置一些附屬設備 如霧化器 、 除塵器等，以保證煙氣排放符合國內標準。
脫硫塔，簡單地說就是一種脫硫設備，脫硫塔主要作用是用于減少煙氣中二氧化硫（SO2）排放的設備，其工作原理及內部構造如下：
脫硫塔的工作原理，主要是利用堿性吸收液 與煙氣中的二氧化硫進行接觸反應，將其轉化為硫酸鹽或者其他無害物質，從而減少二氧化硫的排放。這一過程通常包括以下幾個關鍵步驟：
1、吸收過程：煙氣進入脫硫塔后，首先與噴淋層噴射的脫硫劑進行接觸。脫硫劑通過噴淋等方式與煙氣充分混合，使二氧化硫被吸收到脫硫液中。這一過程通常在噴淋區完成，從而確保脫硫劑與煙氣的充分接觸，提高吸收效率。
2、化學反應過程：在脫硫液中，將氫氧化鈣（Ca(OH)?）或氫氧化鈉（NaOH）等堿性物質 與二氧化硫發生化學反應，生成硫化鈣（CaSO?）或硫化鈉（Na?SO?）等中間產物。這些中間產物可能會進一步被氧化，生成硫酸鹽（如CaSO?或Na?SO?）。這一反應過程在反應區內進行，反應區的設計考慮了反應速率和反應產物的分離。
3、氧化過程：經過一定時間的停留和混合反應后，形成的硫化物溶解在脫硫液中并被氧化，生成穩定的硫酸鹽。此時，脫硫后的煙氣通過脫硫塔頂部的排氣口排出，進入大氣環境。由于二氧化硫的去除，脫硫后的煙氣對環境的污染大大降低，達到了環保標準。

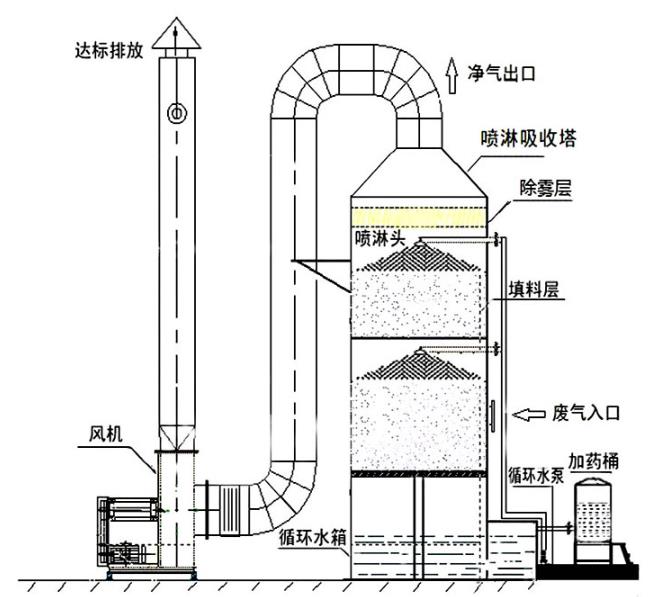

脫硫塔的內部構造復雜而精密，主要包括以下幾個關鍵部分：
1、進口煙道：這是煙氣進入脫硫塔的第一個通道。 從燃燒設備排出的煙氣通過進口煙道進入脫硫塔內部， 準備進行脫硫處理。
2、噴淋層：噴淋層是脫硫塔內部的核心部分之一。 該層上方安裝有噴嘴， 這些噴嘴能夠向噴淋層內噴射一定量的脫硫劑 （如石灰石漿或氫氧化鈉溶液）。噴淋層的設計確保了脫硫劑與煙氣能夠充分混合，為后續的化學反應提供條件。根據不同的脫硫需求和煙氣量，噴淋層可能有多層設置。
3、填料層：填料層位于噴淋層的底部， 其主要作用是增大液氣接觸面積， 提高氣體的吸收效率。填料層中的結構能夠使得廢氣分布更加均勻，保證廢氣 與脫硫液或洗滌液在托盤上的液膜區域得到充分接觸。在一些設計中，填料層可能同時作為反應區的一部分，促進化學反應的進行。
5、沉淀層：經過噴淋層和填料層的處理，二氧化硫與脫硫劑 反應生成硫酸鈣（CaSO?）等沉淀物。這些沉淀物在沉淀層上逐漸積累，形成石膏或石膏顆粒，zui終通過清理孔被排出脫硫塔。沉淀層通常位于脫硫塔底部，設計為錐形或斜板式結構以便于固體顆粒的沉淀和排出。
除霧層：除霧層主要由除霧器裝置組成，位于脫硫塔頂部的zui后一個噴淋組件的上部。當煙氣穿過噴淋層后，再流經除霧器時，煙氣中的霧氣由于慣性作用被擋板攔截并去除，確保凈化后的煙氣排放時不再含有水滴。這有助于減少煙氣對大氣的二次污染。
6、出口煙道：經過噴淋層、填料層、沉淀層和除霧層的處理后，煙氣中的二氧化硫濃度已大大降低。zui終，被凈化后的煙氣通過 出口煙道排出脫硫塔， 進入大氣環境。 在出口管道中，還可能設置一些附屬設備 如霧化器 、 除塵器等，以保證煙氣排放符合國內標準。
