鍋爐除塵器設備的構造原理說明
2019-11-20 11:20:16??????點擊：
鍋爐除塵器設備的構造原理說明
在前面給大家講過，鍋爐除塵器是一種煙氣除塵設備，相信大家一定想知道鍋爐除塵器設備的構造原理吧，在這里給大家解說鍋爐布袋除塵器的內部結構及工作原理，鍋爐除塵器的設計結構是采用一爐一套獨立的除塵系統，也即所有的工藝、電氣、控制均設計為一爐一套。大型鍋爐袋式除塵設備是采用離線清灰，而小型鍋爐除塵設備是采用在線清灰的，其過濾風速一般不得大于1.0M/min。

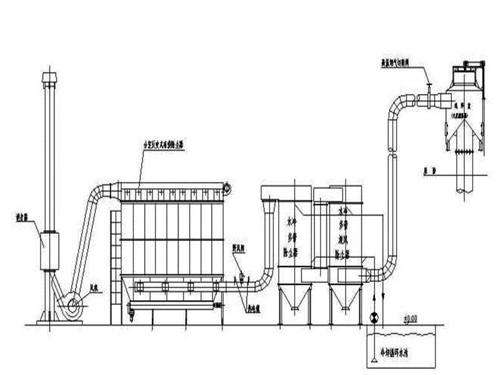

鍋爐布袋除塵器結構圖(附圖)
鍋爐布袋除塵器內部結構及工作原理：
布袋除塵器廠家一般將鍋爐除塵器內部結構設置為可靠的旁路系統，若在煙氣溫度不能夠有效降低時，則會開啟旁路系統，使得高溫煙氣會直接由旁路系統排出，以能保證濾袋的安全，廠家所設置的旁道通常要能夠滿足鍋爐滿負荷的煙氣量，鍋爐除塵器的控制系統是采用可編程控制器而進行手動自動控制的，并設置差壓及定時清灰控制方式，并且也設有壓力、溫度、料位等檢測報警功能。除塵控制器還留有接口以連接DCS，僅供監視凈氣室一般設有兩套在線粉塵檢測（漏）儀，監測濾袋是否破損，能夠信號遠傳至DCS顯示并報警。將鍋爐引風機入口負壓及鍋爐出口正壓連鎖打開旁路煙道，以確保保護濾袋除塵的安全。

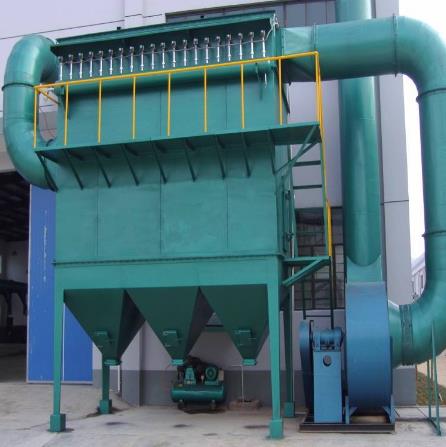

鍋爐除塵器的結構原理圖(附圖)
在鍋爐除塵器的所有孔、門制作及裝配全部結束后，再進行密封試驗，以確保無變形、無泄漏，鍋爐除塵器濾袋應該方便拆裝、密封性好，其安裝可靠性高。在灰斗內裝有阻流板，它的下部盡可能距排灰口遠一些。將灰斗斜壁與水平面的夾角不得小于60度，且灰斗要有良好的保溫措施，灰斗的加熱可采用電加熱方式，該加熱面應均勻地分布在灰斗下部不小于40%的表面積上。鍋爐除塵器采用便掀式頂設蓋計，上頂蓋密封可采作耐高溫硅橡膠，但必須保證除塵器本體密封，將除塵器配置進風分配系統，更有效地使進入鍋爐除塵器的煙氣被均勻地分布到每個濾袋，更加有利于濾袋使用壽命的延長，鍋爐除塵器電磁脈沖閥，其脈沖閥膜片的使用次數不得低于1百萬次。未完待續
