實恒分室反吹風布袋除塵器原理結構圖解析：
在布袋除塵器設備中，反吹風布袋除塵器（也叫反吹袋式除塵器原理結構見附圖一）是在工業車間應用較為廣泛的一種布袋除塵器，布袋除塵器按反吹風方式可分為分室反吹和噴嘴反吹兩大類。
1、分室反吹布袋除塵器（外形圖見附圖二）結構類型采用分室結構，是利用閥門逐室切換氣流，布袋除塵器在反向氣流作用下，迫使除塵布袋縮癟或鼓脹而進行清灰的布袋除塵器。若按清灰的過程可以將分室反吹布袋除塵器又分為分室二態反吹布袋除塵器、分室三態反吹布袋除塵器和分室脈動反吹布袋除塵器三種類型。二態反吹是指在清灰過程中除塵布袋只有“鼔脹”、“吸癟”兩種工作狀態?！叭龖B(tài)”反吹是指在清灰過程中布袋具有“鼓脹”、“吸癟”、“靜止”三種工作狀態?！懊}動”是指反吹氣流呈脈動狀供給的反吹布袋除塵器。
2、噴嘴反吹是利用高壓風機或壓氣機裝置提供反吹氣流的，布袋除塵器通過移動的噴嘴進行反吹，反吹使除塵布袋產生變形抖動，并穿透布袋而清灰的布袋除塵器。噴嘴反吹布袋除塵器若按噴吹方式可分為氣環反吹布袋除塵器、往復反吹布袋除塵器、回轉反吹布袋除塵器和回轉脈動反吹布袋除塵器四種。

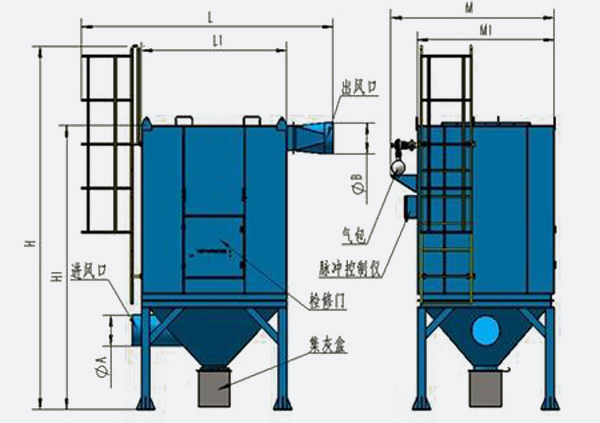

反吹布袋除塵器原理結構圖解析（附圖）
氣環反吹布袋除塵器的噴嘴為呈環縫形，被套在布袋的外面，是經上下移動的方式進行反吹清灰的。往復反吹布袋除塵器噴嘴為條口形，經過往復運動，會將依次與各個布袋凈氣出口相對，進行反吹清灰的方式。
氣環反吹布袋除塵器與往復反吹布袋除塵器的優點是清灰很徹底，但是由于除塵器內部有傳動部件機構，在維護起來非常不便，因此該除塵器應用相對較少。
回轉反吹布袋除塵器的噴嘴為條口形狀，是經旋轉運動反吹模式，依次與各個布袋靜出氣口相對，進行反吹清灰。回轉脈動反吹布袋除塵器是反吹氣流呈脈動狀供給的回轉反吹布袋除塵器。

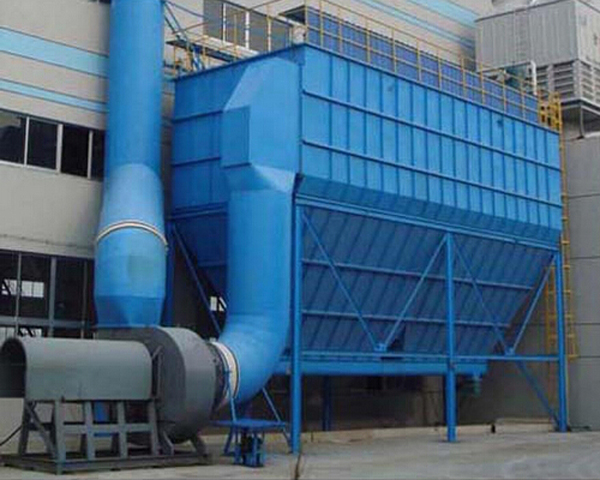

大型反吹袋式除塵器案例（附圖二）
分室反吹類布袋除塵器的布袋形狀有三種：即為圓袋、扁袋和菱形袋形狀。但菱形布袋除塵器在應用中較少出現。扁袋反吹風布袋除塵器經常采用上進氣外濾式方式，布袋旁插接入，從除塵器的側面進行換袋，操作條件非常好。圓袋分室反吹風布袋除塵器多為下進氣，有內濾式和外濾式兩種。
分室反吹類布袋除塵器的型號種類較多，主要有LFEF系列旁插扁袋除塵器、KZF模塊組合式反吹扁袋除塵器、DDF型反吹風布袋除塵器、HXS型玻纖布袋除塵器、XDC型布袋除塵器、HCFL系列反吹風布袋除塵器、LFSF\TCF\GFC系列大型反吹風布袋除塵器等類型。
