鍋爐布袋除塵器系統改造后內部結構詳情介紹
2019-7-18 10:54:47??????點擊：
鍋爐布袋除塵器系統改造后內部結構詳情介紹：
鍋爐布袋除塵器（鍋爐除塵器外形圖見附圖一）的選型在改造以前，由于大部分廠家是采用的靜電除塵器，其廢氣排放已經遠遠達不到現行標準排放的要求，這部分廠家如果不達標排放，將會面臨著被強制關閉的風險，因此對鍋爐除塵器的改造是勢在必行的。
鍋爐除塵器的研發設計是采用一爐一套獨立的系統，也即為所有的工藝、電氣、控制系統均為一爐一套控制方式。一般大型鍋爐除塵設備是采用的離線清灰方式，而小型除塵設備則采用的是在線清灰方式，其過濾風速要求不得大于1.0m/min。
鍋爐除塵器改造其內部設置性能可靠的旁路系統，若在煙氣溫度不能有效降低時，可以開啟旁路系統運行，就使得高溫煙氣直接會由旁路系統排出，以便能夠保證濾布的穩定性。系統設置的旁道要能夠滿足鍋爐在滿負荷運行的煙氣量。鍋爐除塵器的控制系統采用的是可編程控制器，進行的是用手動自動控制方式的，在設置差壓及定時清灰控制方式，并設有壓力、溫度、料位等檢測報警功能?？刂破髁粲薪涌?，以便連接DCS供監視凈氣室設兩套在線粉塵檢測（漏）儀，濾袋是否破損，信號遠傳至DCS顯示并報警。鍋爐引風機入口負壓及鍋爐出口正壓連鎖打開旁路煙道，以便能夠有效保護袋除塵。

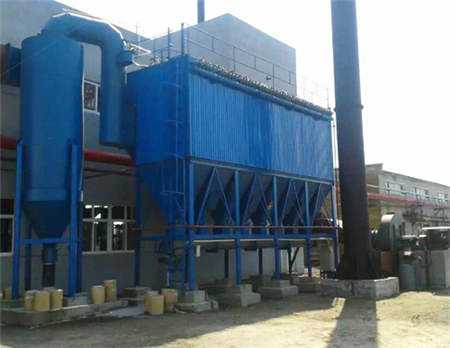

鍋爐除塵器外觀圖（附圖一）
在鍋爐除塵器的所有孔、門制作及裝配結束后，再進行密封性試驗，從而確保除塵器無變形、無泄漏。該除塵器的濾袋安裝應方便拆裝、密封性好，安裝可靠性高。在除塵器灰斗內裝有阻流板，它的下部盡量距排灰口遠些?；叶沸北谂c水平面的夾角不應小于60度角。除塵器灰斗要有良好的保溫措施，除塵器灰斗的加熱應采用電加熱方式。加熱面應該均勻地分布在灰斗下部，分布在不小于40%的表面積上。鍋爐除塵器是采用的方便掀開式頂蓋設計的，除塵器頂蓋密封是采作耐高溫硅橡膠，必需保證除塵器本體的密封性，除塵器配置進風分配系統，能夠有效地使進入除塵器的煙氣，被均勻地分布到每個濾袋中，這大大有利于濾袋延長使用壽命。該除塵器的電磁脈沖閥，脈沖閥膜片均使用優質產品，其使用次數也不得低于1百萬次。
改造后的鍋爐除塵器，其鋼結構設計溫度為300℃，是本體采用的型鋼、鋼板結構。本體及灰斗鋼板厚度不小于5mm，花板厚度6mm，筋板厚度均不得小于5mm。鍋爐除塵器的箱體在成形后應是光滑平整的，不能夠允許有明顯凹凸不平的現象，內部筋板設計布置要合理，必須保證除塵器箱體整體的強度和剛性。該除塵器的本體設計有嚴密的密封、堅固性，除塵器的連接件尺寸公差制造精密，均達到國家要求標準。除塵器的鋼結構箱體均涂2度防銹漆及1度面漆，保證鍋爐除塵器的箱體密封性和防腐性。
