鍋爐除塵器的工作原理圖和清灰方式介紹
2019-9-1 14:47:06??????點擊：
鍋爐除塵器的工作原理圖和清灰方式介紹
鍋爐除塵器的工作原理圖（見附圖一）：鍋爐除塵器的原理是鍋爐設備產生的煙氣在配套引風機的鼓風作用下，含塵煙氣則是從鍋爐預熱器的出口管道經煙道系統，先進入鍋爐除塵器的進風總管（為楔形或階梯風道）中，隨后將通過進風總管中的導流裝置，使得在進風量均勻后則通過進風調節閥進入至各室灰斗中，粗塵粒則會沉降至灰斗的底部，細塵粒則會隨氣流轉折向上進入過濾凈氣室，細粉塵就會被阻留在濾袋的表面，經凈化后的氣體則會經濾袋口（花板孔上）進入至清潔室，再由出風口經過排氣閥至出風總管排出，而后再經過配套引風機的作用排至大氣層中。

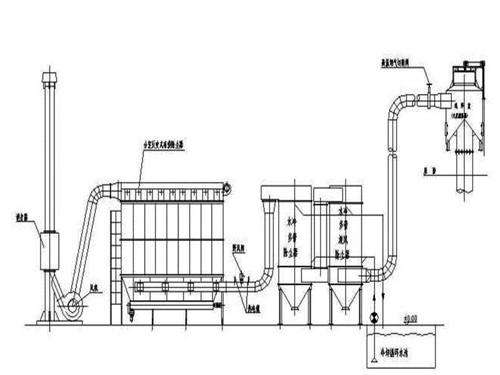

鍋爐除塵器的工作原理圖（附圖一）
鍋爐除塵器的清灰方式是采用三狀態離線脈沖清灰方式的，它是由除塵器的PLC自動控制裝置，除塵器的持續運行也會使濾袋表面阻留的粉塵越來越多，當然氣體阻力也會相應增大，當阻力增大至設定值時，PLC可以按設定方式（壓差控制、時間控制、手動控制）對各室進行循環清灰。鍋爐除塵器則開始按分室停風進行離線脈沖噴吹清灰工作。是由PLC可編程序電控儀按照設定壓差控制程序，逐室先關閉排氣閥控制裝置，使該室濾袋處于無氣流通過的狀態，隨后逐排開啟脈沖閥并且以低壓壓縮空氣對各濾袋進行脈沖噴吹清灰，經清落的粉塵則會集于灰斗，由回轉卸灰閥裝置卸入下面的輸灰系統中。而當該室濾袋清灰完成后，開啟排氣閥以恢復該室的過濾狀態，再對下一室逐室進行清灰。在每個室的進風口則設有調節閥，出風口也設置有停風閥裝置，因此各個室可以自動獨立運行，以實現不停機檢修工作，然后除塵器自控程序則會在確定清灰周期及兩次清灰的間隔時間后，隨即轉為定時進行控制方式狀態。
