蓄熱式催化燃燒設備工藝流程及原理圖
2019-4-3 14:16:36??????點擊：
蓄熱式催化燃燒設備工藝流程及原理圖：
催化燃燒設備是一種廢氣處理設備，我們在選購該設備前，一定要先了解催化燃燒設備的處理風量，處理風量一般應根據客戶工廠工況來計算的，也要根據用戶的具體所處在什么行業領域、生產制造產生的廢氣成分以及廢氣濃度大小，來具體進行設計風量。
催化燃燒設備原理：是利用催化劑進行低溫反應廢氣燃燒，從而使氣體凈化達標投放的除味除臭設備（催化燃燒工藝流程及原理圖見附圖）。催化燃燒是在加熱管提供的熱量中進行的反應，那么怎樣能保持熱量不降低，讓加熱設備不用持續加熱就能達到省電管理的呢？這里就要說到催化劑旁邊的蓄熱陶瓷體裝置了。該裝置可以有效的鎖住熱能量，催化劑燃燒所產生的熱量，可以被蓄熱陶瓷體吸收，能夠有效的保留住產生的熱量。如此加熱管就可以停止工作了，并達到了節能的目的，因此催化燃燒設備也被叫做蓄熱式催化燃燒設備，催化燃燒設備采用高效的有機廢氣凈化催化劑，具有空氣阻力低、反應溫度低、凈化效果高等優點。

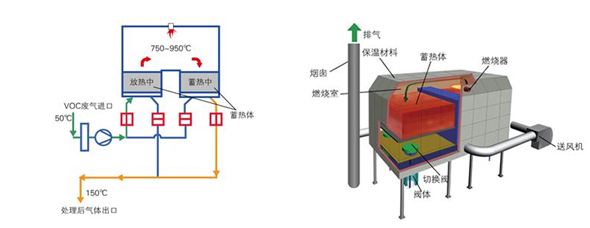

催化燃燒設備工藝流程及原理圖
蓄熱式催化燃燒設備就是當有機廢氣的濃度達到2000ppm以上時，催化床內可維持自燃，不用外加熱，此方案不僅大大節省了能耗，而且由于催化分解器的處理能力只占原廢氣處理量的1/5（60000m3/h），由此同時也降低了設備的投資，該方案既適合于連續工作，也適合于間斷工作。
預熱裝置：催化燃燒預熱裝置包括廢氣預熱裝置和催化劑燃燒器預熱裝置。因為催化劑都有一個催化活性溫度，對催化燃燒來說被稱作催化劑起燃溫度，就是須使廢氣和催化床層的溫度達到起燃溫度時，才能進行催化燃燒，因此必須設置預熱裝置。但是，當對于排出廢氣本身如果溫度就較高的場合，燃燒工況如漆包線、絕緣材料、烤漆等烘干排氣環境，本身溫度可達300℃以上，就不必設置預熱裝置了。

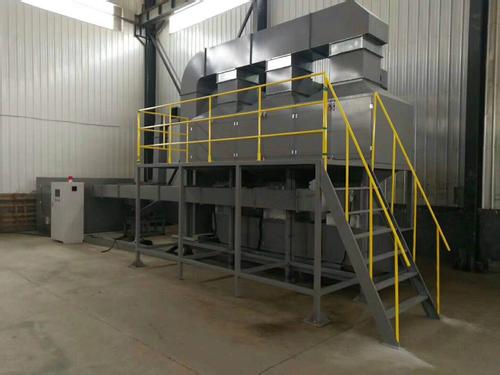

催化燃燒設備（一）
脫附時間：催化燃燒設備根據廢氣含量的不同，還有每天工作時間的不同，設定脫附時間，一般設定15-20天進行脫附，脫附時間設定為3-5小時。催化燃燒設備的脫附時間，主要由活性炭的填充量和活性炭的吸附值來決定的，若活性炭的填充量高，吸附值高，那么催化燃燒設備的脫附時間間隔就比較長，間隔時間長的一般為15~20天進行脫附，若催化燃燒設備選擇使用的活性炭吸附值較低，而且設備里面活性炭的填充量又少，這時催化燃燒設備就很容易達到飽和。這樣的話催化燃燒設備脫附時間，一般為3~5天就必須脫附一次，這樣就大大浪費了使用電量，使用費用增加了，同時活性炭的使用壽命較短，優質的活性炭一般2~3年更換一次，像這種需要經常需要脫附的催化燃燒設備，活性炭基本一年就得更換一次，而且根據廢氣濃度的含量不同，脫附時間也不同。活性炭的脫附過程都是在線脫附，就是當活性炭飽和后，設備就會自動進行脫附，不需要維護人員去經常查看，大大節省了人工費用。活性炭進行脫附時，一般會根據箱體的多少進行脫附，脫附方法有三吸一脫或者是四吸一脫等方式，也就是說脫附的時候并不是全部箱體在脫附，其實只有一個箱體在脫附，其余的箱體仍然在正常工作，這樣的脫附催化燃燒設備不會耽誤工廠生產正常進行。

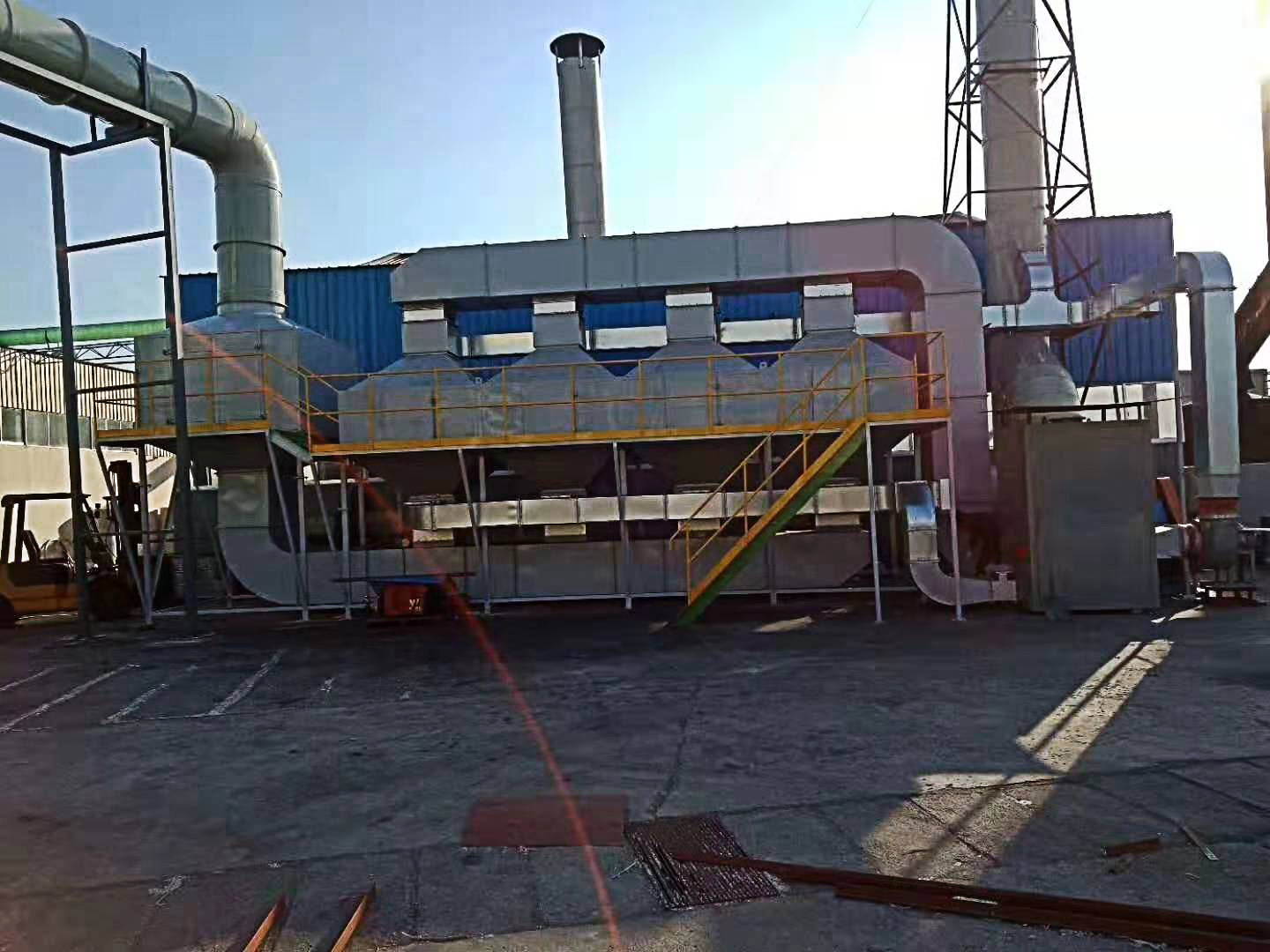

催化燃燒設備（二）
