布袋除塵器的組成及工作原理
2019-11-26 10:15:29??????點擊：
布袋除塵器的組成及工作原理

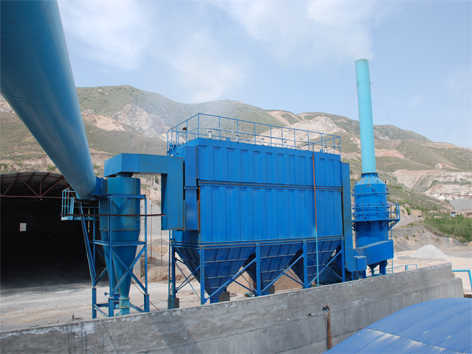

回轉窯俗稱旋窯），是一種旋轉煅燒窯，其外形類似于轉床，因此也叫轉床窯，屬于建材設備類?；剞D(zhuǎn)窯若按處理物料的不同可分為水泥窯、冶金化工窯和石灰窯。在回轉窯布袋除塵器（見附圖）應用在回轉窯設備系統中，一般客戶都會配備有專用布袋除塵器，在回轉窯設備配套專用的布袋除塵器，可以有效減少空氣中的粉塵的出現，而且還有利于環境的保護。
回轉窯布袋除塵器的脈沖閥是脈沖噴吹的首要除塵設備，回轉窯布袋除塵器的結構構造及工作原理如下：
1、回轉窯布袋除塵器的構造組成是由以下四部分構成的：
a）上箱體：結構包括除塵器蓋、回轉窯布袋除塵設備、旋轉揭蓋裝置、清潔室、換袋入孔、觀察孔、出氣口組成。
b）中箱體：結構包括花板、濾袋、濾袋框架、濾袋導口、過濾室筒體、進氣口、入孔門組成。
c）下箱體：其中包括定位支承架、灰斗、星型卸灰閥、支座。
d）反吹風清灰機構：其中包括旋臂、噴口、分圈反吹機構、循環風管、反吹風管、反吹風機、旋臂減速機構。反吹風旋臂是由置于頂蓋上的減速器驅動組成，反吹風機是落地安裝的，并通過中心管與旋臂連接對于三、四圈布置的濾袋，旋臂設分圈反吹裝置。
石灰窯布袋除塵器原理結構圖片（附圖）
2、回轉窯布袋除塵器的工作原理：
回轉窯布袋除塵器的工作原理：將含塵氣流由切向入口進入到過濾室上部空間中，由於除塵器入口設計為蝸殼型，大顆粒及凝聚塵粒在離心力作用下就會沿著筒壁旋轉落入灰斗。而小顆粒粉塵則彌散于過濾室袋間空隙從而被濾袋阻留，因而被粘附在濾袋的外層表面上，被凈化后的空氣則會透過濾壁，經過花板上濾袋導口而匯流于清潔室中，而凈氣則會由通風機吸出而將排放于大氣中。
